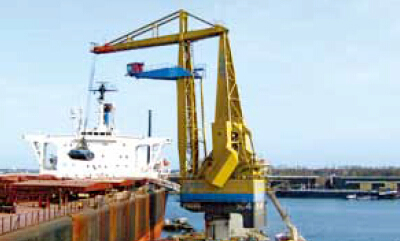

典型應用場合起重機械

適用于平移、提升以及快速定向運動的制動控制

曲線加減速時間靈活設置實現高速提升

給定值通過脈沖序列或差分模擬輸入給出

通過主通信網絡進行控制

通過擴展Profibus組件總線進行控制

低頻高轉矩輸出特性，有PG矢量速度控制下，在0Hz時可以實現150%轉矩輸出

■ 控制方式

無PG磁通矢量控制，有PG磁通矢量控制，V/F控制，有PG V/F控制

■ 調制方式

空間矢量PWM調制

■ 起動轉矩

1Hz時150%額定轉矩(無PG磁通矢量控制)；0Hz時150%額定轉矩(有PG磁通矢量控制)

■ 額定轉矩最小輸出頻率在額定頻率50Hz下：

0.05Hz(有PG磁通矢量控制),1Hz(無PG磁通矢量控制)

■ 運行轉速穩態精度

≤±0.5%額定同步轉速(無PG磁通矢量控制)

≤±0.2%額定同步轉速(有PG磁通矢量控制)

■ 速度波動

≤±0.6%額定同步轉速(無PG磁通矢量控制)

≤±0.4%額定同步轉速(有PG磁通矢量控制)

■ 轉矩響應

≤80ms(無PG磁通矢量控制)

≤40ms(有PG磁通矢量控制)

■ 轉矩控制

無PG磁通矢量控制、有PG磁通矢量控制均支持

■ 頻率精度

數字設定：最大頻率×±0.01%；模擬設定：最大頻率×±0.2%

■ 頻率分辨率

數字設定：0.01Hz；模擬設定：最大頻率×0.05%

■ 轉矩提升

自動轉矩提升，手動轉矩提升0.1%?30.0%

■ V/F曲線

四種方式：1種用戶設定V/F曲線方式和3種降轉矩特性曲線方式(2.0次冪、1.7次冪、1.2次冪)

■ 加減速曲線

兩種方式：直線加減速、S曲線加減速；四種加減速時間，時間單位(分/秒)可選
